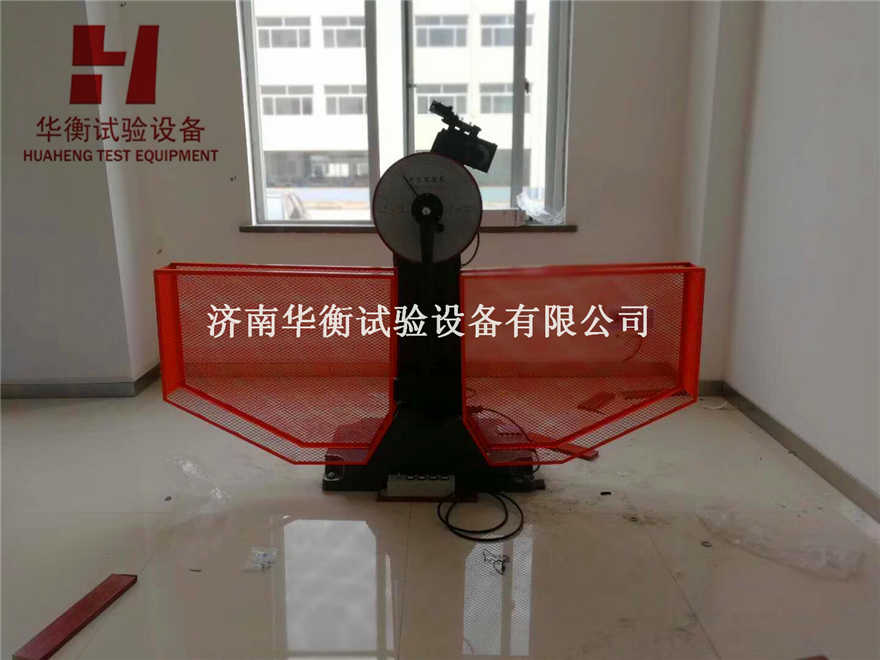

JBW-500B微機控制沖擊試驗機
一.    項目簡介：
JBW-500B微機控制沖擊試驗機是我公司嚴格按照GB/T3038—2002«擺錘式?jīng)_擊試驗機的檢驗»和GB/T229—2007«金屬夏比缺口沖擊試驗方法»開發的一種新產品；是用于測量金屬材料在動負荷下抵抗沖擊性能的理想的檢測儀器。該設備取擺、沖擊、放擺等動作均可自動控制、顯示方式為雙顯式：即度盤指針和計算機同時顯示，并可批量或逐次打印沖擊吸收功和沖擊韌性等試驗結果，結構緊湊、操作簡單。設備最大沖擊能量為500J、并配有250J擺錘一個。
二．方案描述：
    該設備的工作原理是運用高精度的光電編碼器和帶專用測控、計算軟件的計算機通過檢測擺錘沖擊前與沖擊后的位能之差來檢測沖擊吸收功、材料的沖擊韌性。顯示方式為雙顯式：即度盤指針和計算機同時顯示。計算機既可以顯示沖擊吸收功、沖擊韌性、又可以進行試驗數據自動處理、自動生成試驗報告，取擺、退銷、沖擊、放擺等動作動作控制既可以由手控盒手動控制，也可以利用計算機程序由鼠標輸入自動控制，并可批量或逐次打印試驗結果。
     設備采用德國西門子PLC作為下位機控制，品牌電腦作為上位機控制，上位機程序采用VB編程，RS232通訊方式，完成上下位機的數據交換和指令傳送，充分利用PC機的強大功能進行數據處理，報表處理等。采用內米控高精度的旋轉編碼器來獲取擺錘的實時位置，獲得沖擊吸收功。具有系統可靠、穩定，數據準確等特點。
三．技術指標：
1、最大沖擊能量：                 500J
2、最大沖擊速度：                 5.4m/s
3、擺錘升角：                     150゜
4、主軸至打擊中心的距離：         800mm
5、試樣支座跨距：                 40mm
6、試樣支座端圓弧半徑：            R1—1.5mm
7、沖擊刀圓弧半徑：                R2—2.5mm
8、沖擊刀兩斜面夾角：              30º
9、沖擊刀厚度：                    16mm
10、最小分辨力：                   0.1J
11、主機電源：                     50Hz  380V 250W
12、設備重量                       約550Kg
13、電機功率                       180W
